Produktbeschreibung
|
| AVN
421 |
Antennen-Verteiler-Netzwerk
(4- oder 8-fach) |
mehr... |
| MCS
221 |
Mastereinheit
für Tunnel-Rundfunk-Module, TRS - Software |
mehr... |
| FCM
221 |
UKW-Doppel-Kanalumsetzer
mit DSP |
mehr... |
| AMM
221 |
Audio-Modulator-Modul,
2 x FM-Audio, mit RDS-Optionen |
mehr... |
| DAB
450 |
DAB-Aufbereitungseinheit |
mehr... |
| FLV
210 |
FM-Linearverstärker
10 Watt |
mehr... |
| HUE
228-1 / -2 |
HF-Umschalteinheit
(1- oder 2-fach) |
mehr... |
| APX
408-4 |
Fiberoptik
TX/RX Systemmodule |
mehr... |
| SFY
409 |
Stereo-MPX-Modulator |
mehr... |
| SFP
403-3 |
Stereo-FM-Radio-Prozessor
(IP) |
mehr... |
| FMB
121 (abgekündigt) |
FM-Manager
für Tunnelrundfunksysteme |
mehr... |
| FCB
121 (abgekündigt) |
FM-Doppelumsetzer
für Tunnelrundfunksysteme, Optional mit Alarmausgang |
mehr... |
| AMB
121 (abgekündigt) |
Audio-Modulator
für Tunnelrundfunksysteme mit RDS-Kennung |
mehr... |
|
AVN
421-4 bzw. -8
Antennen-Verteiler-Netzwerk
FM-Bandpassfilter,
IPW 50/75 Ohm
Eingang: 1x 50 Ohm, N-Bu (SMA)
Ausgang: 4x bzw. 8x 75 Ohm, F-Bu
Durchgangsdämpfung: < 8db (AVN 424-4) bzw. 10,5dB (AVN 424-8)
Entkopplung der Ausgänge: > 20 dB
Messbuchse: -10 dB, F-Bu zum Eingang
Maße: 19", 1HE, T = 280 mm
*
Weitere Informationen zu diesem Produkt:
|

AVN 421
|
Übersicht |
| |
MCS
221 (Nachfolger des FMB 121)
Mastereinheit
für Tunnel-Rundfunk-Module,
TRS - Software
Stromversorgung
und Programmierung für UKW- Umsetzer und UKW-Modulatoren inkl. RDS-Option über
einen Master- Controller mit Ethernet- Schnittstelle (SNMP- Monitoring).
*
Weitere Informationen zu diesem Produkt:
 |
Datenblatt |
|
in Kürze
verfügbar
|
Übersicht |
| |
|
FCM
221 (Nachfolger
des FCB 121)
UKW-Doppel-Kanalumsetzer
mit DSP
UKW-
Doppelumsetzer, 12VDCund Programmierung über Master- Controller, Systemüberwachung
Optional:
Störmeldung potentialfrei
*
Weitere Informationen zu diesem Produkt:
 |
Datenblatt |
|
in
Kürze verfügbar
|
Übersicht |
| |
|
AMM
221 (Nachfolger
des AMB 121)
Audio-Modulator-Modul,
2 x FM-Audio, mit RDS-Optionen
UKW- Doppelmodulator, RDS- Coder mit Tunneloptionen,
12VDC und Programmierung über Master- Controller, Systemüberwachung
Optional:
Störmeldung potentialfrei
*
Weitere Informationen zu diesem Produkt:
 |
Datenblatt |
|
in Kürze
verfügbar
|
Übersicht |
| |
|
DAB
450 / DKU 046
Inhouse-Repeater
für T-DAB und T-DMB
Der DAB 450 ist ein Repeater zur Aufbereitung
von T-DAB / T-DMB Signalen für die
Tunnelversorgung (Straße und Bahn AG) sowie Inhouseversorgungen.
Frequenzbereich:
174 - 230 MHz DAB / DMB Band III
Block- Bandbreite: 1,536 MHz
Einstellschritte: 0,5 MHz
Eingangspegelbereich: 45-85 dBµV, digital
Ausgangspegel: max. 0 dBm, digital
Optional:
Variante in Slotbauweise (DKU 046)
*
Weitere Informationen zu diesem Produkt auf Anfrage |

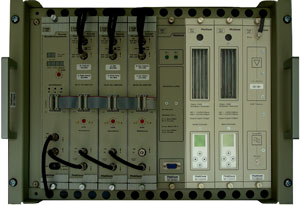

DAB 450

2x DKU 046 +
Verstärker im Baugruppenträger
|
Übersicht |
| |
FLV 210
FM
Leistungsverstärker / 10 Watt
Das Linear-Leistungs-Modul
FLV 210-TRS 2000 wird zur Leistungsverstärkung in Tunnelsendestellen
für die Bereiche BOS (2m, 4m, 70cm) und Tunnelrundfunk (UKW, DAB)
eingesetzt.
Betriebsfrequenz
: 2 – 500 MHz
Power Output : 10 Watt Summenleistung
Power Output @ 1dB G.C.P : 8 – 10 Watt
Power Gain @ 1dB G.C.P : 40 dB
Eingangsspannung für Nennleistung : 0 dBm
Input / Output Stehwellenverhältnis : max. 2:1
Rauschfaktor : 7 – 10 dB
Intermodulationspunkt dritter Ordnung : +49 dBm
Oberschwingungen @ 1dB G.C.P : -25 dBc
Störende Signale : -70 - -60 dBc
Messabzweiger (wenn Option eingebaut) : -20 dB, SMA-Bu, Frontseite
Pegelregelung : 0 – 20 dB, Frontseite
* Weitere
Informationen zu diesem Produkt:
|

2x FLV 210
im Baugruppenträger BGT 016
|
Übersicht |
| |
|
HUE 228
HF-Umschalteinheit
Die
HUE 228 ist eine professionelle HF-Umschalteinheit zur Umschaltung der
UKW-Programmstruktur auf die HF-Einsprechstruktur gesteuert über
externen Eingang bzw. Testschalter am Gerät. Für das Tunnel-Rundfunksysteme
TRS 2000 stehen 2 Varianten, gemeinsames (228-1) oder getrenntes Einsprechen
(228-2), zur Verfügung.
*
Weitere Informationen zu diesem Produkt:
|

HUE 228-1
Frontansicht

HUE 228-1
Rückansicht
|
Übersicht |
| |
APX
408-4
Fiberoptik
TX/RX Systemmodule
Die
ThüCom WDM- Fiberoptik Sende- und Empfangsmodule dienen zur breitbandigen
bidirektionalen Hochfrequenz-Signalübertragung über größere
Distanzen. In der Regel werden sie verwendet, um Verstärker innerhalb
des Tunnels von der Außenstation anzuspeisen.
Bis zu 8 APX 408-4 können in einem 19", 8 HE-Baugruppenträger
zu einem Optischen- Mastersystem (OMU) zusammen gestellt werden.
Das Modul verfügt über ein integriertes FSK Modem mit welchem
zum Beispiel Betriebszustände sowie Alarmmeldungen von den Tunnelstationen
an die Kopfstation übertragen werden können.
Frequenzbereich: 70 - 500 MHz
optische Ausgangsleistung: 3 dBm
Optional:
Variante in 19", 1HE (APX 408-1)
*
Weitere Informationen zu diesem Produkt auf Anfrage
|

Optische-Master-Unit,
bestückt mit 7x APX 408-4
und DC-Alarmmodul DCM 400
|
Übersicht |
| |
SFY
409
Stereo-MPX-Modulator
Gerät der Firma Profline. ThüCom
ist der Deutsche Vertriebspartner von Profline.
Der
SMM 405 ist ein professioneller FM-Modulator zur Modulations-aufbereitung
von Stereo-, Zweikanal- oder Mono-Audio-Signalen; zur
weiteren MPX-Verarbeitung in FM-Sendeeinrichtungen.
Digitale
(AES/EBU) und analoge Audio Eingänge
Digital RDS Encoder nach UECP V5.1
L&R Eingang, 600 Ohm, sym. (XLR)
MPX Ausgang, 75 Ohm, BNC-Bu
Alarmausgänge an SUB-D, 9pol.
Varianten:
SFY
409-1: mit RDS-Encoder (nur PS programmierbar)
SFY 409-2: mit dyn.RDS-und ARI-Encoder
SFY 409-3: Stereo-MPX-HF-Modulator mit dyn.RDS-Encoder
SFY 409-4: Stereo-MPX-HF-Modulator mit dyn.RDS-und
ARI-Encoder
*
Weitere Informationen zu diesem Produkt:
|

SFY 409
|
Übersicht |
|
|
|
SFP
403-3
Stereo-FM-Radio-Prozessor (IP)
Gerät der Firma Profline. ThüCom
ist der Deutsche Vertriebspartner von Profline.
Der
SFP 403-3 ist ein professioneller FM- Umsetzer zum Empfang von Stereo-FM-
Signalen mit Umsetzung über die MPX- Lage.
FM/MPX
Demodulator / .MPX Modulator
2x FM Eingänge, (A/B) 75 Ohm, BNC-Bu
1x FM Ausgang, 100-120 dBµV, BNC-Bu
Messroutinen, Alarmausgänge
*
Weitere Informationen zu diesem Produkt:
|

SFP 403
|
Übersicht |
| |
FMB
121 (abgekündigt)
FM-Manager
für Tunnelrundfunksysteme
Der
FMB 121 ist Steuerrechner, Endverstärker und Stromversorgung in
einer Baugruppe. Er verwaltet bis zu 15 Stück FCB 121 bzw.
AMB 121. Die Pegelmesseinrichtung im Endverstärker ermöglicht
die Verbindung mit elektronischen Stellgliedern in den Aufbereitungseinheiten
und die automatische Einpegelung der FM-Subgruppe.
*
Weitere Informationen zu diesem Produkt:
|

FMB 121
im Baugruppenträger BGT 016
|
Übersicht |
| |
FCB
121 (abgekündigt)
FM-Doppelumsetzer
für Tunnelrundfunksysteme
Der
FCB 121 enthält zwei FM-Umsetzer. RDS- und ARI-Daten werden unverändert übertragen.
Das Eingangssignal wird von den UKW-Tunern in die ZF-Lage umgesetzt,
kanalselektiv gefiltert und anschließend wieder auf einen UKW-Träger
umgesetzt.
Ein- und Ausgangsumsetzung sind PLL gesteuert, programmierbar und in
Durchschleiftechnik ausgeführt.
Optional
erhältlich: FCB 121 Alarmausgang für Pegelalarm
* Weitere Informationen zu diesem Produkt:
|

FCB 121
im Baugruppenträger BGT 016
|
Übersicht |
| |
AMB
121 (abgekündigt)
Audio-Modulator
für Tunnelrundfunksysteme
Der
AMB 121 erzeugt mit einem Stereo-Audio-Modulator einen FM-Hörrundfunkkanal.
Beim TRS 2000 System ist Mono-Betrieb eingestellt.
Die RDS-Kennungen wie TA, TP, PS und PTY (z.B. PTY31 - Alarm) werden
speziell für jeden Kanal von ThüCom programmiert.
*
Weitere Informationen zu diesem Produkt:
|

AMB 121
im Baugruppenträger BGT 016
|
Übersicht |
